SEE Electrical Building

SEE Electrical Building Basic

Le sue numerose funzioni ed il prezzo interessante lo rendono una scelta facilmente accessibile per i singoli elettricisti alla ricerca di un software professionale e per le imprese di costruzione impegnate in progetti di installazione elettrica.



Progettazione planimetrie :

o Le pareti vengono disegnate dinamicamente e unite in automatico. Larghezze, lunghezze e angoli possono essere regolati o definiti in modo dinamico. Porte e finestre vengono agganciate alle pareti con regolazione automatica del disegno. Le scale possono essere disegnate facilmente con la geometria definita dall’utente. Un’ulteriore libreria di simboli architettonici (contenente mobili, elementi strutturali, ecc.) è a vostra disposizione per aiutarvi a completare le planimetrie dei vostri edifici, ottenendo un risultato professionale.



o L’importazione integrata DXF/DWG/DXB consente di visualizzare in anteprima un file DWG/DXF, definendo le sezioni e i piani richiesti da importare in SEE Electrical Building. I disegni importati sono modificabili al 100% . Al termine del progetto, l’installazione elettrica può essere esportata nuovamente in formato DWG/DXF.



I file PDF e bitmap (JPEG, BMP, PNG, TIFF ecc.) possono essere importati nei fogli di SEE Electrical Building per essere utilizzati come sfondo per l’installazione elettrica. L’importazione PDF fornisce un’interfaccia per visualizzare l’anteprima del file e selezionare il foglio/l’area da importare. I fogli di SEE Electrical Building possono essere esportati in vari formati grafici come JPG, WMF, ecc. Avete anche la possibilità di esportare interi progetti in PDF con segnalibri e navigazione integrata tramite il modulo aggiuntivo Intelligent PDF.

 Una gamma completa di comandi generali CAD

Il software offre comandi CAD essenziali per il disegno (linea, cerchio, ellisse ecc.) e per le modifiche (sposta, copia, taglia, incolla ecc.), rendendo possibile la produzione di planimetrie di costruzione accurate. Strumenti aggiuntivi per il tratteggio e le quote, insieme a oltre 500 layer, rendono l’esperienza CAD completa e soddisfacente.

Gestione dei simboli per edifici

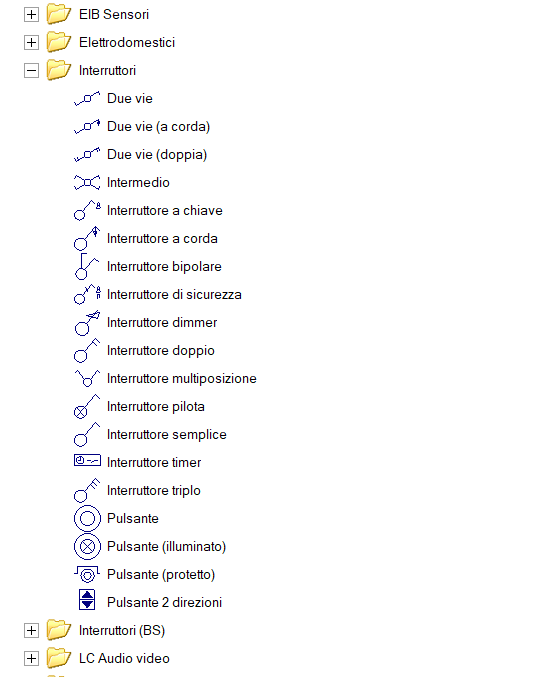

Librerie complete di simboli per le installazioni elettriche

Il software offre una vasta gamma di simboli e oggetti progettati appositamente per le installazioni elettriche, tra cui: luci, interruttori, prese, elettrodomestici, quadri di distribuzione, simboli di bassa corrente, simboli KNX e oggetti di cablaggio speciali. La simbologia può essere creata, personalizzata e salvata facilmente.

Posizionamento semplice dei simboli

I simboli sono facilmente posizionabili, anche grazie alla rotazione automatica contro i muri e pareti. La rotazione dei simboli e la scala possono essere regolati prima dell’inserimento tramite i tasti di scelta rapida. Inoltre, tramite delle funzioni speciali di allineamento, gli utenti possono inserire più simboli orizzontalmente/verticalmente definendo la spaziatura tra ognuno di essi.

Gestione delle proprietà dei simboli

I simboli contengono una gamma completa di proprietà elettriche (potenza, classificazione IP, tensione, ecc.) e dettagli di installazione (altezza, tipo di circuito ecc.). Queste proprietà possono essere modificate facilmente in più simboli contemporaneamente e visualizzate nei vostri disegni (tramite gli appositi tag). I simboli possono essere facilmente raggruppati per stanze.

La legenda simboli può essere inserita automaticamente nel disegno.



Gestione dei cavi

I cavi che collegano i simboli possono essere disegnati in due modalità diverse:
o Utilizzando il comando Spline, per definire e visualizzare facilmente i circuiti.
o Utilizzando il comando Linea, per definire ulteriormente l’instradamento sulla planimetria.

Le lunghezze dei cavi vengono calcolate automaticamente tenendo conto delle altezze di installazione del cavo e dei simboli collegati.

Definizione dei circuiti elettrici

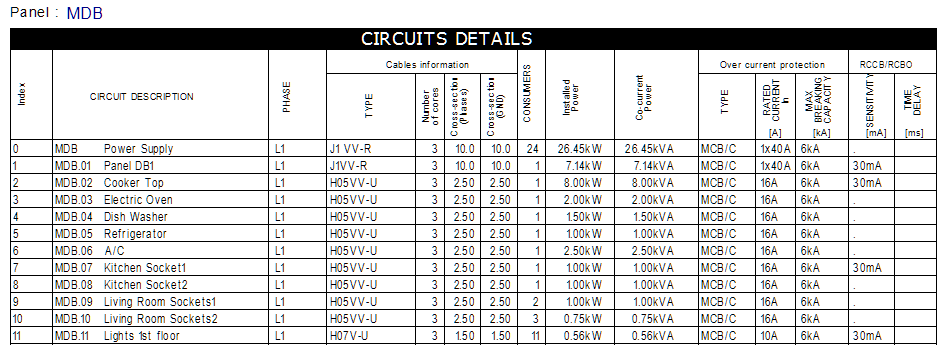

Le funzioni di SEE Electrical Building consentono di raggruppare i simboli in circuiti. Potete definire i nomi dei circuiti e calcolare la potenza totale dei quadri elettrici.

Documentazione

Le distinte materiali, le liste cavi e l’indice delle pagine vengono generate in automatico. Le liste possono essere stampate ed esportate in vari formati.

Altre funzioni generali :

o I documenti di altre applicazioni Windows che supportano l’interfaccia Microsoft Active X® (incluso Microsoft Word® e Microsoft Excel®) e i file Adobe Acrobat® PDF possono essere incorporati nei vostri progetti.
o Collegamenti ipertestuali possono essere aggiunti ai simboli inseriti nei piani.
o SEE Electrical Viewer è disponibile gratuitamente, consentendo a chiunque di visualizzare e stampare progetti.
o Funzionalità «Redlining» (disponibile nei livelli Basic e Viewer).

SEE Electrical Building Standard

Oltre alle funzionalità del livello Basic, See Electrical Building Standard offre una gamma più ampia di funzionalità per una produzione rapida e una gestione efficace dei disegni, aumentando la produttività.

Accesso al database dei codici commerciali

Il database dei codici integrato consente la selezione e la creazione di apparecchiature del produttore desiderato. È già incluso un ampio elenco di tipi di cavi generici che forniscono i dettagli necessari per documentare i piani e calcolare i requisiti. Il database può essere facilmente aggiornato direttamente utilizzando l’editor del database dei codici o importando i dati dei produttori utilizzando file xml o Excel.

Definizione tipologia dei cavi

La tipologia dei cavi viene selezionata quando si disegnano le connessioni e le modifiche possono essere facilmente applicate a più cavi. La distinta base dei cavi viene generata automaticamente.

Canaline e autorouting

Il livello Standard offre una funzione aggiuntiva per definire il passaggio dei cavi in una planimetria tramite il comando “Canaline”. Le canaline vengono create con proprietà predefinite (colore, tratteggio, larghezza e altezza di installazione) e possono essere caratterizzate per tipo, oltre che essere aggiunte alla distinta base del progetto. Se le canaline sono inserite in una planimetria viene definito anche il percorso dei cavi e quest’ultimi possono essere disegnati automaticamente.

Definizione parametrica e denominazione dei circuiti

I circuiti vengono automaticamente riconosciuti e denominati con l’indicizzazione automatica. L’utente può selezionare il formato dei nomi dei circuiti.

Creazione di schemi unifilari

Un ambiente dedicato per la creazione di schemi unifilari è integrato nella configurazione Standard:

o Creazione di schemi unifilari dei quadri, in base alle proprietà definite nei disegni di installazione. Gli schemi vengono creati utilizzando gruppi di simboli per gli schemi unifilari secondo lo standard IEC. I simboli unifilari possono essere facilmente personalizzati.
o Comandi di “Circuito” per modificare gli schemi creati aggiungendo nuovi componenti o definendo connessioni di cavi aggiuntive.
o Include una libreria completa di simboli elettrici (fusibili, interruttori automatici, dispositivi di protezione MCB e RCD, ecc.).



SEE Electrical Building Cabinet Layout 2D

Il Cabinet Layout è un modulo aggiuntivo di SEE Electrical Building Standard, consigliato per progettare il layout del quadro in 2D in dimensioni reali.

Il modulo Cabinet Layout offre un set completo di strumenti che aiutano i progettisti a completare facilmente il layout, selezionando i componenti già inseriti negli schemi unifilari tramite un’apposita lista di selezione. Le attrezzature aggiuntive possono essere selezionate direttamente dal database dei codici e posizionate facilmente nel disegno. Le guide e le canaline vengono inserite sul pannello tramite comandi dedicati. La distinta base di tutto il materiale viene creata automaticamente.

Lista delle funzioni di base :

o Automatic synchronization between distribution diagrams & cabinet symbols. Components placed in diagrams are listed in a cabinet pick list.
o Sincronizzazione automatica tra gli schemi unifilari e la simbologia per il quadro. I componenti inseriti negli schemi sono elencati in un’apposita lista di selezione.
o Metodo semiautomatico per posizionare i componenti.
o Quando si inseriscono i materiali nel quadro vengono ridimensionati automaticamente, utilizzando le informazioni sulle dimensioni presenti nel codice assegnato.
o Guide DIN e canaline possono essere inserite come desiderato, e incluse nella distinta base.
