Odkryj dodatki do SEE Electrical

PowitanieAktualności › Odkryj dodatki do SEE Electrical

SEE Electrical proponuje liczne moduły, aby lepiej zaspokoić Państwa potrzeby w zakresie pełnego wykonania projektu. Najbardziej popularnym modułem jest moduł do projektowania szaf 2d, opisany poniżej.

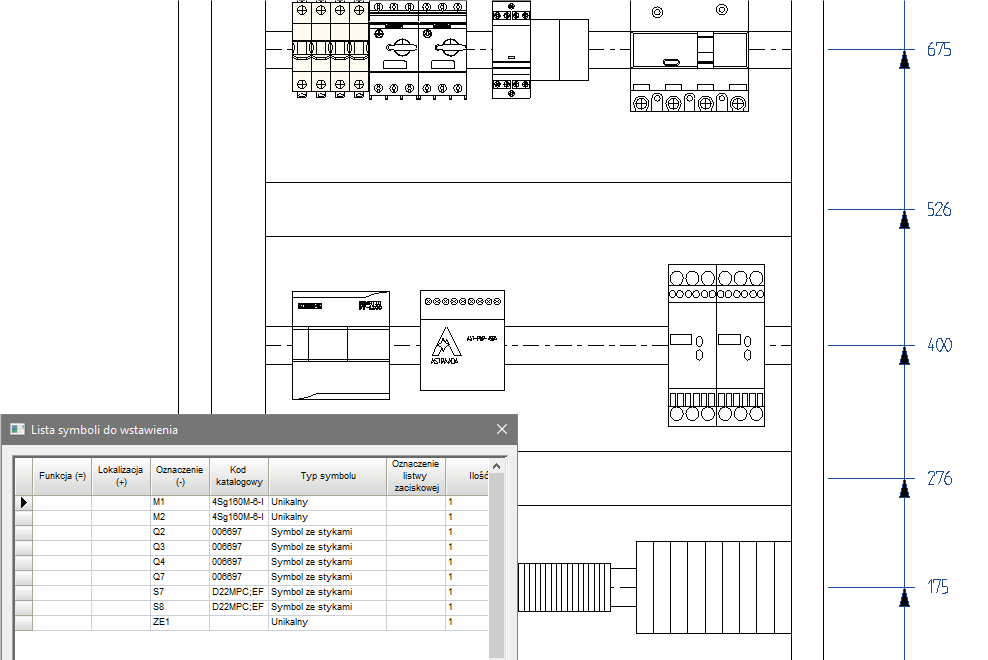

Cabinet Layout 2D

Moduł umożliwia proste projektowanie pulpitów i szaf 2D. Polecamy ten moduł.

Moduł ten pozwala profesjonalnie projektować pulpity sterownicze i szafy. Może być łączony z konfiguracją Standard lub Advanced.

Automatycznie wiąże symbole wstawione na schematach z tymi wstawionymi w szafie. Aparaty wstawiane są bezpośrednio z listy, która zawiera wszystkie części użyte w projekcie.

Elementy wstawiane do szaf są prawidłowo skalowane, pobierają dane o szerokości i wysokości z katalogu aparatury.

W zależności od indywidualnych potrzeb projektowanie można rozpocząć od schematów zasadniczych lub zabudowy szaf.

Różnorodne możliwości mierzenia, wymiarowania oraz funkcje CAD w znaczny sposób wspomagają tworzenie profesjonalnej dokumentacji technicznej.

Aparaturę można umieszczać na szynach. Do szaf można wstawiać korytka.

Zaciski użyte w zabudowie szaf mogą być również użyte w zestawieniu typu matrix.

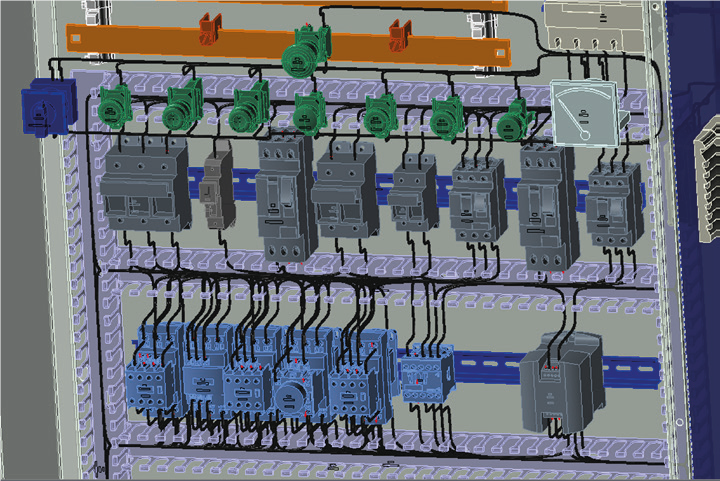

3D Panel+

To moduł służący do wydajnego projektowania szaf elektrycznych w 3D.

Moduł ten pozwala profesjonalnie projektować pulpity sterownicze i szafy w środowisku 3D. Moduł wymaga posiadania konfiguracji Standard lub Advanced.

Program wykorzystuje katalog aparatury SEE Electrical do doboru płyty montażowej i obudowy szafy oraz wstawiania szyn i korytek kablowych.

Elementy użyte na schematach elektrycznych dostępne są do wykorzystania w projekcie 3D. Projektant wstawia symbole 3D na szyny montażowe, płyty montażowe lub w trybie wolnym. Prowadzona jest kontrola kolizji oraz sprawdzanie spójności ze schematem elektrycznym.

Dodatkowo moduł pozwala na rozprowadzanie przewodów wraz z obliczaniem ich długości.
Program oferuje tez rysunki otworowania oraz eksport plików otworowania do narzędzi CNC.

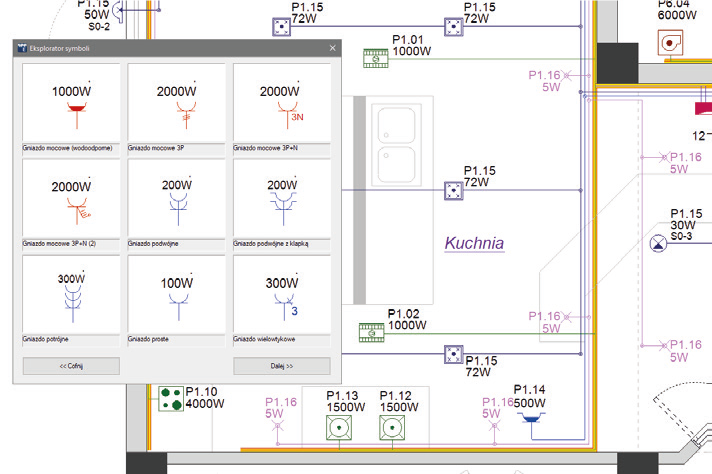

Building+ Standard

Ten moduł CAD służy do rysowania instalacji elektrycznych na podkładach budowlanych (Dostepny z programem na każdym poziomie.)

Jest łatwy w użytkowaniu z wieloma bibliotekami symboli elektrycznych jak i elementów architektury.

Ma możliwość tworzenia własnych symboli oraz wstawiania tekstów w dowolnych miejscach rysunku.

Zapewnia prosty sposób realizacji własnych pomysłów projektowych.

Umożliwia automatyczną rotacją symboli, łatwe kopiowanie oraz oznaczanie.

Plany budynków pochodzące bezpośrednio od architekta mogą być wczytane w postaci plików DWG/DXF/DXB/PDF przy użyciu wbudowanego edytora.

Ściany, drzwi, okna oraz inne obiekty mogą być łatwo wstawiane z bazy symboli, pozwalając na łatwe tworzenie planów budynków przez użytkownika.

Zróżnicowane zestawienia zawierające informacje o okablowaniu oraz komponentach mogą być generowane i eksportowane do arkuszy Excel.

Aplikacja umożliwia automatyczne obliczanie powierzchni pomieszczeń oraz wstawianie korytek kablowych i trasowanie z przeliczeniem długości przewodów i kabli.

Schematy jednokreskowe generowane są automatycznie na podstawie utworzonych planów instalacji i zadeklarowanych obwodów.

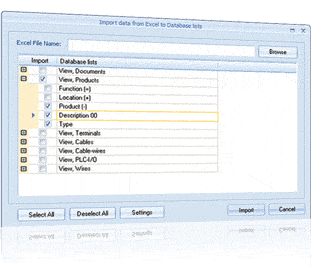

Open Data

Moduł służy do wzajemnej wymiany danych pomiędzy plikami programu, a arkuszami programu Excel.

Dzięki temu projektant oszczędza czas wprowadzania danych: Zawartość bazy technicznej projektu może być edytowana w arkuszach Excel, a następnie zaimportowana do programu SEE Electrical.

Moduł ten daje możliwość edycji danych w projekcie bez dostępu do oprogramowania typu CAD elektryczny.

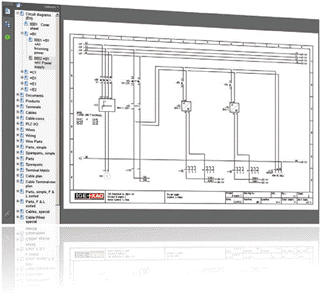

Intelligent PDF

Moduł umożliwia generacje rysunków PDF, z zachowaniem nawigacji pomiędzy adresami krosowymi oraz hiper linkami. Możliwe jest tworzenie dokumentu wielojęzykowego oraz pliku ze znakami wodnymi.

IEEE Circuit Diagrams

Moduł daje możliwość tworzenia schematów zgodnych z norma IEEE, która obowiązuje w USA i Kanadzie.

Intelligent Drawing Legacy-IDL

Moduł wspomaga przerysowywanie zeskanowanej dokumentacji elektrycznej.

Dostępne są dwa typy funkcjonalności, które mogą być użyte razem lub osobno.

1. Poziom Basic – Przetwarzanie zeskanowanej dokumentacji. Importowanie wielu rysunków do osobnych schematów. W przypadku, gdy symbole są wstawione poza obszarem roboczym, zostaje dodane białe pole. Wprowadzanie zmian jest szybkie i proste.

2. Poziom Standard – Rozpoznawanie bloków importowanych z plików DXF/DWG. Po zdefiniowaniu odpowiedników symboli, import pozostałych elementów może być przeprowadzony w sposób inteligentny. W rezultacie będzie możliwa nawigacja, połączenia będą ponumerowane, a zestawienia generowane są jak w przypadku normalnych projektów stworzonych z użyciem SEE Electrical.

– Poziom Advanced – Oferuje obie funkcjonalności.

Auto Generate (tylko w wersji IEC)

Moduł generuje schematy na podstawie arkuszy Excel lub baz danych Access. W przypadku potrzeby tworzenia podobnych schematów w różnych konfiguracjach, moduł automatycznej generacji zapewnia sporą oszczędność czasu. Baza danych Access może być wykorzystana przez dział handlowy do stworzenia oferty, a następnie do automatycznego wygenerowania schematów.

Translation

Moduł «Translation» dostarcza bazę oraz narzędzie tłumaczeń. Możliwe jest przetłumaczenie całego projektu na inny język za pomocą jednego kliknięcia myszy. W razie potrzeby teksty mogą być tłumaczone indywidualnie. Dodatkowo, wybór strony kodowej pozwala wyświetlać znaki z różnych alfabetów na schemacie w tym samym czasie np. Cyrylicy i greki.

Dostęp do bazy tłumaczeń jest możliwy podczas wpisywania tekstu na rysunek, a dwuklik powoduje dodanie tekstu do bazy.

SolidWorks PDM interface

Interfejs pozwala na bezpieczne przechowywanie oraz indeksowanie dokumentacji stworzonej w programie SEE Electrical w Solidworks Enterprise PDM®.

PDM Connect

Interfejs umożliwia połączenie projektu SEE Electrical z dowolnym programem typu PDM.

Cabinet Thermal Calculation

Ten moduł umożliwia przeprowadzanie obliczeń cieplnych rozdzielnicy.

Wymagane jest posiadanie modułu Cabinet Layout 2D.
