Każdy projekt elektryczny to baza danych powiązanych ze sobą informacji o obiektach. Projekt elektryczny zawiera opis techniczny, spis treści, obliczenia elektryczne, schematy zasadnicze (zwane także schematami ideowymi), schematy montażowe (listwy montażowe), rysunki zabudowy szaf i pulpitów sterowniczych, plany instalacji elektrycznych i teletechnicznych, czasami uzgodnienia z zakładem energetycznym, zestawienia materiałów, listy kablowe, czasem kosztorys przedmiaru robót.

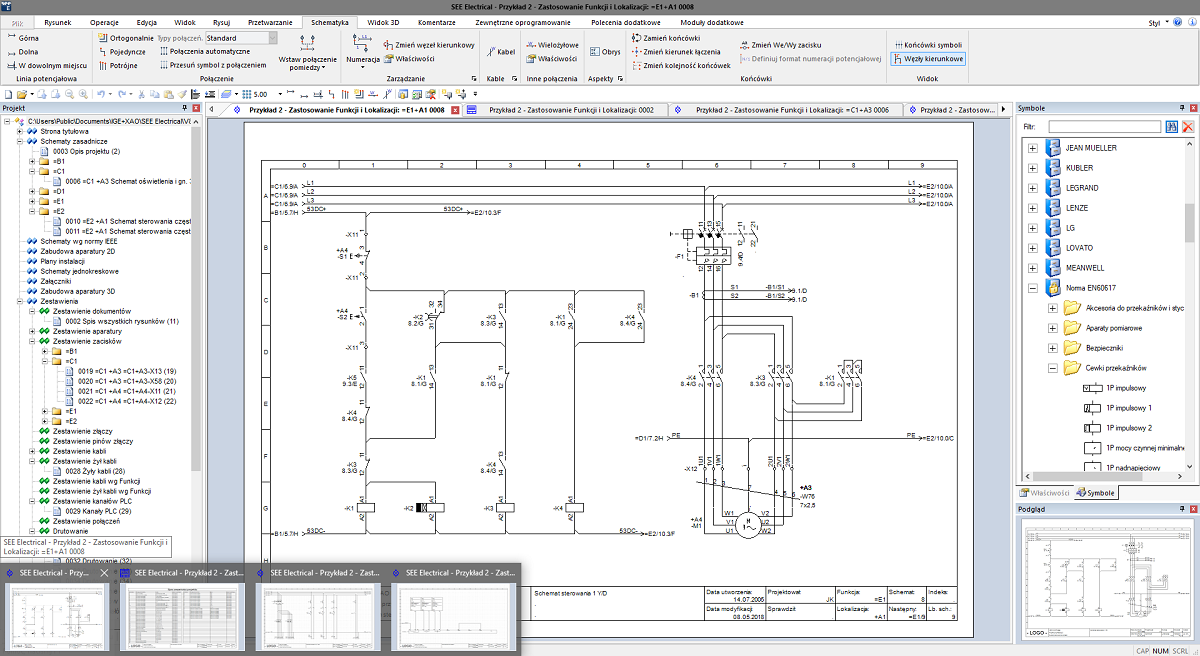

Projekt SEE Electrical zawiera powiązane ze sobą rysunki i symbole.
Stopień przetwarzania w programach typu Cad elektryczny może być różny, jednak przeważnie kontrolowana jest powtarzalność oznaczeń symboli, poprawność łączenia końcówek symboli, kontrola wykorzystania styków w przekaźniku itd.. Tylko przy użyciu profesjonalnych, sprawdzonych programów do projektowania można uzyskać bezbłędny lub prawie bezbłędny projekt. W związku z tym, realizacja projektu na budowie jest pozbawiona bardzo kosztownych błędów. Obwód przedstawia rysunek połączeń i zależności pomiędzy symbolami elektrycznymi. Po realizacji idei zawartej w obwodzie dla konkretnej maszyny (obiektu przemysłowego itd.), możliwe jest określone, przewidywalne i zaplanowane działanie danej maszyny.
Projekty elektryczne wykonywane są dla większości branż przemysłowych. Najbardziej wyrafinowane projekty wykonuje się dla przemysłu transportowego, a właściwie przy projektowaniu samolotów, statków oraz autobusów, tramwajów i pociągów. Trzeba w nich uwzględniać tysiące końcówek złącz o specyficznym oznaczeniu, olbrzymie długości żył w wiązkach, specyficzne konektory, specjalne katalogi aparatowe. Tworzenie takiego projektu elektrycznego wymaga dużego doświadczenia, wysokiego poziomu kontroli, dużej wydajności oprogramowania oraz prowadzenia historii projektu.
Projekty elektryczne maszyn i urządzeń stały się specjalnością polskich projektantów. Każda maszyna wymaga projektu elektrycznego, jeśli zawiera nawet kilka aparatów elektrycznych. Aparaturę elektryczną łączy się za pomocą przewodów i zacisków listew montażowych. Zakazane jest bezpośrednie łączenie kabli zasilających i sterujących do aparatów elektrycznych. Należy projektować listwy montażowe. Sterowanie elektryczne może być zdalne lub miejscowe. Sterowanie zdalne prowadzone jest z pulpitów lub skrzynek sterowniczych. Sterowanie miejscowe jest najczęściej prowadzone za pomocą przycisków umieszczonych na drzwiczkach maszyny. Kable sterujące i zasilające muszą zawierać odpowiednią ilość żył. Żyły muszą mieć odpowiedni przekrój. Projekty elektryczne są więc bardzo skomplikowane i niemożliwe do zrozumienia przez niewykwalifikowaną osobę. Prowadzone są na wysokim poziomie abstrakcji. W odróżnieniu od projektów architektonicznych lub mechanicznych, gdzie kształt można sobie wyobrazić i często wizualizować w komputerze, efektu zrealizowania połączeń elektrycznych w maszynie nie można zobaczyć przed zakończeniem budowy. Rodzi to konieczność używania zaawansowanych programów do wspomagania projektowania elektrycznego. Niemniej i tak konieczna jest weryfikacja projektu przez doświadczonych projektantów, przed rozpoczęciem realizacji.
Automatyzacja produkcji wymaga stosowania robotów, zaawansowanych i prostych maszyn, wielu napędów i serwomotorów. Utrzymanie ruchu to podstawowy problem dzisiejszych nowoczesnych fabryk. Aby zaprojektować linie produkcyjne trzeba wykonać mnóstwo projektów elektrycznych. Co więcej, często trzeba prowadzić zmiany w tych projektach. Dlatego działy utrzymania ruchu używają programu do projektowania i modyfikacji dokumentacji elektrycznej. Projekty elektryczne dla fabryk odznaczają się dużą ilością rysunków. Każde zasilanie i sterowanie napędu, powinno być zaprojektowane na osobnym rysunku. Projekty elektryczne i rysunki w nich muszą być dostępne bezpośrednio na stanowisku obsługi, czy to w postaci plików pdf czy to w postaci plików jpg, a najlepiej w przeglądarce internetowej. Liczy się bowiem czas dostępu do ich podglądu. Dobrze jest, gdy oprogramowanie oferuje możliwość zaznaczania stref do zmiany.
Najlepiej dostosowanym do tego celu wyborem jest program SEE Electrical, obejmujący tworzenie projektów elektrycznych.
Użyj linka aby dowiedzieć się więcej: SEE Electrical/.
Od początku powstania w 1986, grupa IGE+XAO pracuje nad rozwojem oprogramowania CAD (projektowanie wspomagane komputerowo), lecz w kontekście potrzeb elektryków i automatyków.
Programy typu CAD elektryczny przeznaczone są dla branży elektrycznej i automatyki. Dzięki programom grupy IGE+XAO tworzenie projektów elektryki i automatyki oraz obsługa instalacji elektrycznych jest szybsza i łatwiejsza. Oferowane przez IGE+XAO programy dla elektryków można podzielić pod względem potrzeb klienta na kilka domen: projektowanie elektryki i automatyki (podstawowy biznes IGE+XAO), projektowanie systemów (system design), produkcja urządzeń elektrycznych, zarządzanie bazami danych, komunikacja i symulacja.
Oprogramowanie grupy IGE+XAO jest wykorzystywane na komputerach indywidualnych lub sieciowych. Przede wszystkim służy do tworzenia schematów elektrycznych, projektowania instalacji elektrycznych, projektowania szaf elektrycznych, tworzenia zestawień materiałowych, projektowania wiązek elektrycznych. Także oferujemy własne oprogramowanie do zarządzania dokumentacją elektryczną i hiistorią projektów.
Firma dostarcza programy dla sektorów przemysłowych (rzemieślniczy, małe i średnie firmy oraz duże zakłady produkcyjne). Szeroka oferta programów do projektowania może być wykorzystywana w automatyce, produkcji maszyn i wyposażenia, w dystrybucji energii. Przemysł samochodowy, transport, przemysł energetyczny, agrotechniczny i żywnościowy, chemia, metalurgia, budownictwo; wszędzie tam używane są nasze programy. W Polsce, nasze rozwiązania są szczególnie przyjmowane w fabrykach (działy utrzymania ruchu) oraz w przemyśle maszynowym do projektowania elektryki maszyn i urządzeń. Także transport i energetyka SN, to branże gdzie nasze rozwiązania są bardzo znane.
W celu pełnego zaspokojenia potrzeb rynkowych w swoich przewodnich dziedzinach: elektryce i automatyce, grupa IGE+XAO inwestuje w rozwój wielu programów. Programy te, w zależności od złożoności potrzeb, posiadają przede wszystkim funkcjonalność użytecznego tworzenia projektów. Dział R&D mieści się w Tuluzie, Krakowie, Tarnowie i Sofii. Programy są ciągle rozwijane.
Oferta oprogramowania pokrywa potrzeby profesjonalistów w zakresie elektryczności stosowanej w przemyśle i budownictwie i pozwala na realizację znormalizowanych dokumentów technicznych wykorzystywanych w tworzeniu i obsłudze instalacji elektrycznych, zapewniając jednocześnie optymalną wydajność.
